沈阳高压电机修理：诊断与维修的艺术

高压电机作为工业领域的“动力心脏”，其稳定运行直接关系到生产线效率与设备。然而，频繁启停、机械振动、环境腐蚀等因素常导致电机出现冷却系统故障、转子断条、定子绝缘击穿等复杂问题。本文结合沈阳高压电机修理的核心流程与典型案例，系统阐述从故障诊断到维修的全流程技术要点。

一、故障诊断：从现象到本质的穿透式分析

1. 冷却系统失效的根源追踪

某钢铁厂高压电机因外部冷却管道铝制接头氧化锈蚀，导致冷却水泄漏至电机内部，引发“放炮”事故。经检漏仪定位后，维修团队采用以下方案：

材料维修：对泄漏点进行冲压密封，涂抹防氧化胶水阻断钢铝接触。

水质管控：引入反渗透装置将冷却水电导率降至50μS/cm以下，减少管道腐蚀。

结构优化：在管道弯头处加装波纹补偿器，吸收振动能量，延长管道寿命。

2. 转子断条的振动频谱分析

某水泥厂球磨机电机启动时出现异常振动，频谱分析显示100Hz分量显著。拆解后发现转子铜条与铁芯配合间隙达0.8mm（标准≤0.3mm），导致铜条在电磁力作用下断裂。维修方案包括：

焊接工艺：采用中频感应加热至450℃，使用银铜钎料进行铜条与端环的堆焊。

动平衡校正：在转子两端加装平衡块，将残余不平衡量控制在0.5g·mm/kg以内。

间隙控制：通过线切割工艺将铁芯槽宽缩小0.2mm，确保铜条嵌入后过盈配合。

3. 定子绝缘击穿的电场仿真

某化工厂6kV电机定子绕组发生相间短路，电场仿真显示槽口处电场强度达25kV/mm（设计值18kV/mm）。维修措施涵盖：

绝缘升级：将原0.5mm厚酚醛环氧树脂垫条替换为2mm厚高导热型垫条，降低局部温升。

防晕处理：在线圈端部涂刷12mm宽高阻半导体漆，将电场畸变率从3.2降至1.5。

浸渍工艺：采用真空压力浸渍（VPI）技术，使绝缘漆填充系数达98%，提升耐潮性能。

二、维修工艺：毫米级精度的材料科学

1. 轴承维修的摩擦学设计

某造纸厂电机轴承频繁烧毁，根源在于定位轴承承受了0.3mm的轴向窜动。维修方案包括：

轴承选型：改用C3游隙的圆柱滚子轴承，允许轴向位移扩展至0.5mm。

润滑优化：采用含二硫化钼的极压润滑脂，将四球试验磨痕直径从0.8mm降至0.3mm。

安装工艺：使用液压装置将轴承内圈压入轴颈，控制配合过盈量为0.03-0.05mm。

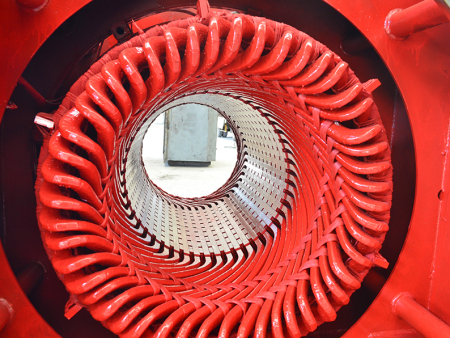

2. 绕组重造的电磁兼容性

某风电齿轮箱电机绕组接地故障频发，经检测发现匝间绝缘厚度仅0.08mm（标准≥0.12mm）。维修流程涉及：

导线处理：对退火后的铜扁线进行酸洗钝化，表面粗糙度控制在Ra0.8μm以下。

绝缘包扎：采用“三合一”粉云母带半叠包3层，外覆0.1mm厚聚酯薄膜作为保护层。

热压固化：在160℃、10MPa条件下热压2小时，使绝缘层与导线间剪切强度达15MPa。

3. 结构件维修的金属学控制

某矿山提升机电机端盖因应力腐蚀开裂，维修方案包括：

裂纹处理：采用碳弧气刨清除裂纹，开60°V型坡口，深度达板厚的2/3。

焊接工艺：使用ER50-6焊丝进行CO₂气体保护焊，预热温度控制在150℃，焊后进行650℃去应力退火。

防腐处理：表面喷涂锌基涂层，盐雾试验960小时无红锈，耐蚀性提升5倍。

三、预防性维护：从被动维修到主动健康管理

1. 状态监测的数字化升级

某钢铁集团部署电机健康管理系统，集成以下技术：

振动分析：通过加速度传感器采集10-1000Hz频段信号，识别0.01mm级位移异常。

温度监测：在定子绕组嵌入光纤光栅传感器，实现±0.5℃的测温精度。

油液分析：定期检测轴承润滑油中的Fe、Cu元素含量，预警磨损趋势。

2. 可靠性工程的系统设计

某电厂实施电机可靠性提升项目，关键措施包括：

冗余设计：对关键电机配置双电源自动切换装置，故障切换时间≤0.15s。

环境控制：在电机房安装除湿机，将相对湿度维持在40%-60%区间。

备件管理：建立基于RFID的备件追溯系统，确保关键部件全生命周期可查。

四、技术演进：从经验维修到智能运维

随着工业互联网的发展，高压电机修理正呈现三大趋势：

数字孪生技术：通过建立电机三维模型，模拟不同工况下的应力分布，优化维修策略。

增材制造应用：采用激光熔覆技术维修磨损的轴颈，层间结合强度达母材的90%。

AI故障预测：基于LSTM神经网络构建故障预测模型，提前30天预警绝缘老化风险。

从故障诊断到预防性维护，沈阳高压电机修理已演变为融合材料科学、电磁学、摩擦学等多学科的精密工程。未来，随着智能传感与数字技术的深度融合，电机维修将从“事后救火”转向“前瞻性健康管理”，为工业4.0时代提供更可靠的动力保障。
